Устройства плавного пуска Chint

Устройства плавного пуска (УПП / soft starter) — электронные устройства для постепенного подъёма напряжения на статорных обмотках асинхронного электродвигателя при пуске и плавного торможения при отключении. В отличие от прямого включения, где пусковой ток может превышать номинальный в 5–8 раз, устройство плавного пуска ограничивает ток до 2–3 номинальных значений. Это кардинально снижает механическую нагрузку на редукторы, муфты и приводные узлы оборудования, а также предотвращает просадки напряжения в сети.

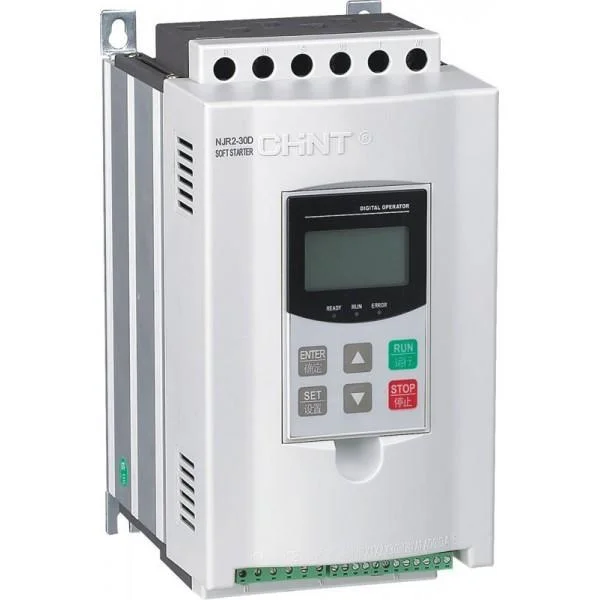

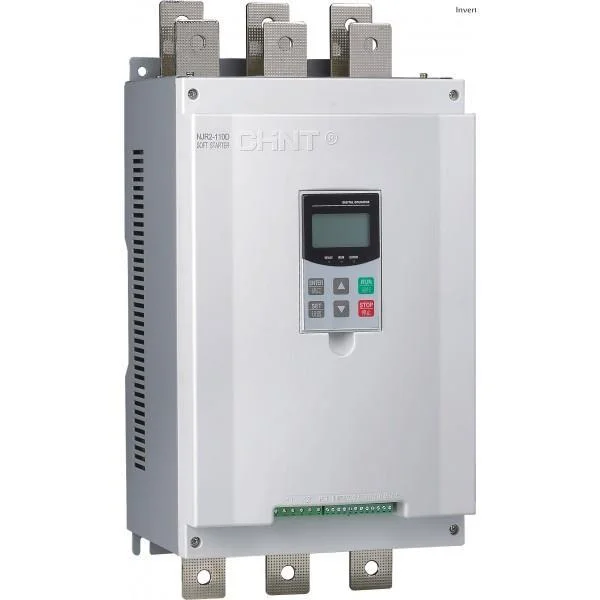

Серия Chint NJR2 — надёжный выбор для промышленных задач

Устройства плавного пуска Chint серии NJR2 разработаны для применения в системах управления трёхфазными асинхронными двигателями мощностью от 7,5 до 315 кВт. Серия отличается широким диапазоном номинальных токов — от 15 А до 579 А — и поддерживает питание двигателя в диапазоне 200–460 В переменного тока частотой 50/60 Гц. Компактный корпус, понятный цифровой дисплей и простота настройки параметров делают NJR2 популярным решением среди производственных предприятий, коммунальных служб и поставщиков технологических решений.

Принцип работы устройства плавного пуска

В основе работы УПП лежит управление углом открытия тиристоров (SCR), установленных попарно в каждой фазе. При пуске микроконтроллер постепенно увеличивает угол открытия тиристоров, плавно поднимая эффективное значение напряжения на обмотках двигателя от заданного начального значения (обычно 30–50% номинала) до полного. После завершения пускового процесса NJR2 подаёт сигнал на включение встроенного шунтирующего контактора, который замыкает обмотки непосредственно на сеть. После этого тиристоры выводятся из цепи и не рассеивают тепло во время нормальной работы двигателя — это существенно повышает ресурс устройства и снижает энергопотребление.

Аналогично при остановке (мягкое торможение) УПП постепенно снижает напряжение, исключая гидравлический удар в трубопроводах или резкое торможение конвейерных лент.

Ключевые технические характеристики NJR2

• Напряжение питания двигателя: 200–460 В АС, 3-фазный
• Напряжение управления: 100–120 В / 200–240 В АС (50/60 Гц)
• Диапазон мощностей: 7,5–315 кВт
• Номинальный ток: 15–579 А
• Начальное напряжение пуска: 20–80% Uном (регулируется)
• Время разгона: 1–60 с (программируется)
• Время торможения: 0–60 с (программируется)
• Степень защиты: IP20
• Температура окружающей среды: -10°C … +40°C
• Относительная влажность: до 95% (без конденсации)
• Встроенный шунтирующий контактор: да, во всех моделях

Встроенные функции защиты

Серия NJR2 оснащена расширенным набором защит, позволяющим отказаться от установки отдельных реле защиты:

• Защита от перегрузки: электронное тепловое реле отслеживает интегральный нагрев двигателя и отключает питание при длительной перегрузке.
• Защита от асимметрии и обрыва фаз: устройство постоянно анализирует ток в каждой фазе; отклонение более 30% фиксируется как обрыв или перекос фаз.
• Защита от заклинивания ротора: если после завершения времени разгона ток остаётся выше порогового значения, устройство сигнализирует об аварии.
• Защита от неисправного тиристора (SCR): внутренняя диагностика контролирует состояние силовых полупроводников.
• Перегрев радиатора: датчик температуры отключает устройство при перегреве и восстанавливает работу после охлаждения.
• Отсутствие фазы при пуске: если при пуске отсутствует одна из фаз, УПП блокирует запуск для предотвращения повреждения двигателя.

Способы подключения и режимы работы

NJR2 поддерживает три режима включения:

1. Стандартный (inline) режим: устройство включается последовательно между сетью и двигателем. Подходит для большинства применений.
2. Режим включения «в треугольник» (inside delta): для двигателей со схемой «звезда-треугольник» УПП подключается внутрь треугольника, что позволяет использовать устройство меньшего типоразмера (ток через тиристоры в √3 раз меньший).
3. Режим DC-торможения (DC brake): для двигателей с необходимостью быстрой остановки — в фазы подаётся постоянный ток, тормозящий ротор без механического тормоза.

Области применения

Устройства плавного пуска Chint NJR2 широко применяются в промышленном и коммунальном секторах:

• Водоснабжение и канализация: насосные станции, водонапорные башни — плавный пуск предотвращает гидравлические удары в трубопроводах.
• Вентиляция и кондиционирование: центральные кондиционеры, промышленные вентиляторы и воздуходувные системы.
• Компрессорные установки: поршневые и винтовые компрессоры, где жёсткий пуск приводит к ускоренному износу клапанов и уплотнений.
• Конвейерные системы: транспортёры, ленточные конвейеры, подъёмники — плавный пуск исключает просыпание материала и разрыв ленты.
• Металлообработка: токарно-винторезные станки, фрезерные машины и другое оборудование с тяжёлым роторным инструментом.
• Горнодобывающая промышленность: дробилки, мельницы, погрузчики.
• Пищевая промышленность: тестомесильные машины, мешалки, центробежные сепараторы — где резкий пуск может нарушить технологический процесс.

Сравнение с другими методами запуска

Монтаж и настройка

Устройства плавного пуска NJR2 крепятся на DIN-рейку или с помощью болтового крепления на монтажную пластину в щитовом шкафу. Охлаждение естественное и принудительное (для моделей от 55 кВт рекомендуется принудительное обдувание). Подключение выполняется в чёткой последовательности: сначала силовая цепь (R/S/T → T1/T2/T3), затем цепи управления и вспомогательных контактов.

Настройка параметров осуществляется через встроенную панель с цифровым дисплеем. Основные параметры, требующие установки:

• Номинальный ток двигателя (P01)
• Класс тепловой защиты двигателя (P02)
• Начальное напряжение пуска (P03) — обычно 30–50% Uном
• Время разгона (P04) — обычно 5–15 с для большинства насосов
• Время торможения (P05) — устанавливается при необходимости плавной остановки

Заказ и подбор

Для выбора правильной модели NJR2 необходимо знать: мощность двигателя (кВт), номинальный ток двигателя (А) и напряжение питающей сети (В). Если двигатель используется в режиме с тяжёлым пуском (компрессор, дробилка, нагруженный конвейер), рекомендуется выбирать модель с запасом 1–2 типоразмера вверх по номинальному току.

Все устройства плавного пуска Chint NJR2 в нашем каталоге являются сертифицированной продукцией и поставляются с официальной документацией. Наш отдел технической поддержки поможет подобрать оптимальную модель для вашего оборудования и составить техническое задание на проект.
