Что такое LED-панель и как она устроена

LED-панель — это плоский прямоугольный или квадратный светильник, монтируемый заподлицо с потолком или накладно. Основные элементы: алюминиевая рамка, рассеиватель (призматический или опаловый), LED-модуль и блок питания (драйвер). Рассеиватель обеспечивает равномерное распределение светового потока по всей площади панели без видимых зон повышенной яркости.

Стандартные форматы LED-панелей

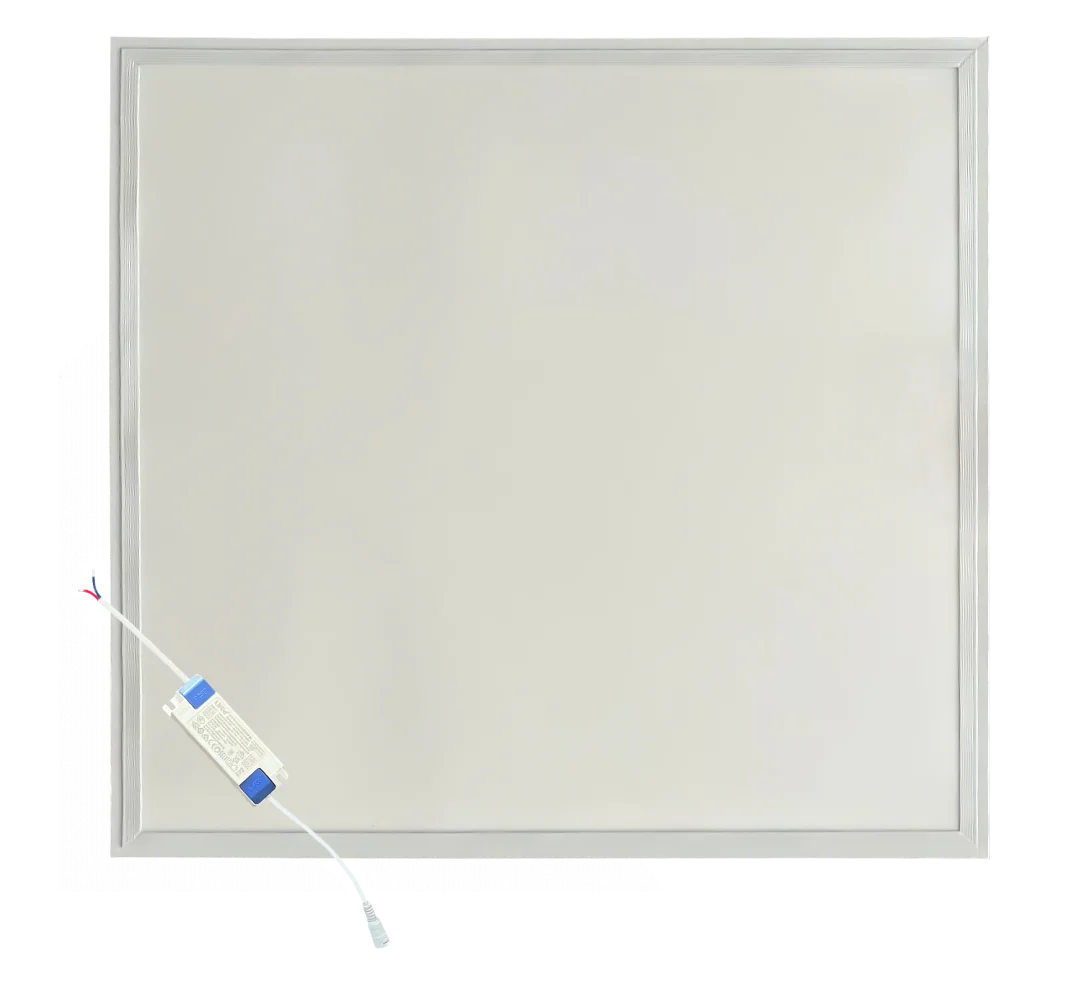

Наиболее распространённый формат — 595×595 мм и 600×600 мм. Эта панель ложится в стандартную ячейку подвесного потолка Armstrong 600×600 мм с зазором 2,5 мм по периметру. Мощность панелей этого формата — от 24 до 48 Вт в зависимости от типа подсветки и производителя.

Помимо квадратного, существуют прямоугольные панели 300×600 мм, 300×1200 мм и 600×1200 мм — для нестандартных схем размещения и производственных помещений.

Три типа подсветки: direct-lit, edge-lit, backlight

Прямая подсветка (direct-lit)

LED-матрица равномерно расположена по всей площади за рассеивателем. Наиболее равномерное распределение яркости, минимальный эффект «пятен». Толщина корпуса — 30–55 мм. Подходит для офисов, больниц и учебных заведений, где однородность освещения критична.

Торцевая подсветка (edge-lit)

LED-лента расположена по периметру, а свет проходит через светоотводящую пластину (LGP). Ультратонкий корпус 8–12 мм. Подходит для дизайнерских интерьеров с ограниченным межпотолочным пространством, но при равной общей яркости требует большего количества точек монтажа.

Задняя подсветка (backlight)

LED-матрица расположена сзади с расстоянием от рассеивателя, что даёт мягкое диффузное освещение без ярких зон. Толщина — 25–40 мм. Применяется там, где необходимо особенно ровное «облачное» освещение.

Степень защиты IP: когда важен IP54

Большинство офисных LED-панелей имеют IP20 — защита от предметов больше 12 мм, без защиты от влаги. Такие панели подходят для сухих помещений.

IP54 — полная защита от пыли и брызг с любой стороны. Необходим для:

• пищевых производств и технологических кухонь (допускает влажную уборку и дезинфекцию),
• медицинских учреждений (предоперационные, манипуляционные),
• подвальных помещений и технических этажей с повышенной влажностью,
• учебных лабораторий и химических классов.

Встроенный или внешний драйвер

Встроенный драйвер — удобнее при монтаже: одно подключение вместо двух. При выходе из строя заменяется вместе с панелью.

Внешний (съёмный) драйвер — при выходе из строя заменяется отдельно без демонтажа панели. Некоторые внешние драйверы поддерживают диммирование (0–10 В, DALI, Triac).

Сравнительная таблица типов LED-панелей

Где применяют LED-панели

• Офисы и бизнес-центры — норма 300–500 лк на рабочем месте. Панель 36 Вт / CCT 4000 К обеспечивает нейтральный свет без мерцания.
• Торговые центры и магазины — равномерное заливное освещение зала; CCT 4000–5000 К подчёркивает товар без цветовых искажений.
• Школы и детские учреждения — LED-панели с Кп < 5% соответствуют ДБН В.2.2-3 для учебных помещений.
• Медицинские учреждения и лаборатории — IP54 для влажной уборки; CRI ≥ 80 для правильной цветопередачи.
• Производственные помещения — IP54-варианты выдерживают запыление и влажность.

Как монтировать LED-панель без подвесного потолка

• Накладной монтаж — специальные накладные панели крепятся непосредственно к бетонному или гипсокартонному потолку.
• Рамка для встраиваемой панели — специальная металлическая рамка позволяет смонтировать стандартную встраиваемую панель в отверстие гипсокартона или на поверхность потолка.

Как правильно выбрать LED-панель

• Мощность и световой поток — для офиса 300 лк при высоте потолка 2,7 м на площадь 3×3 м нужна панель с потоком ≥2700 лм.
• Цветовая температура (CCT) — 3000 К для зон отдыха, 4000 К для офисов, 5000–6500 К для производства.
• Степень защиты (IP) — IP20 для сухих, IP54 для влажных помещений.
• Коэффициент пульсаций (Кп) — до 5% для офисов; до 20% для складов.
• Индекс цветопередачи (CRI) — не менее 80 для офисов; 90+ для медицины.
