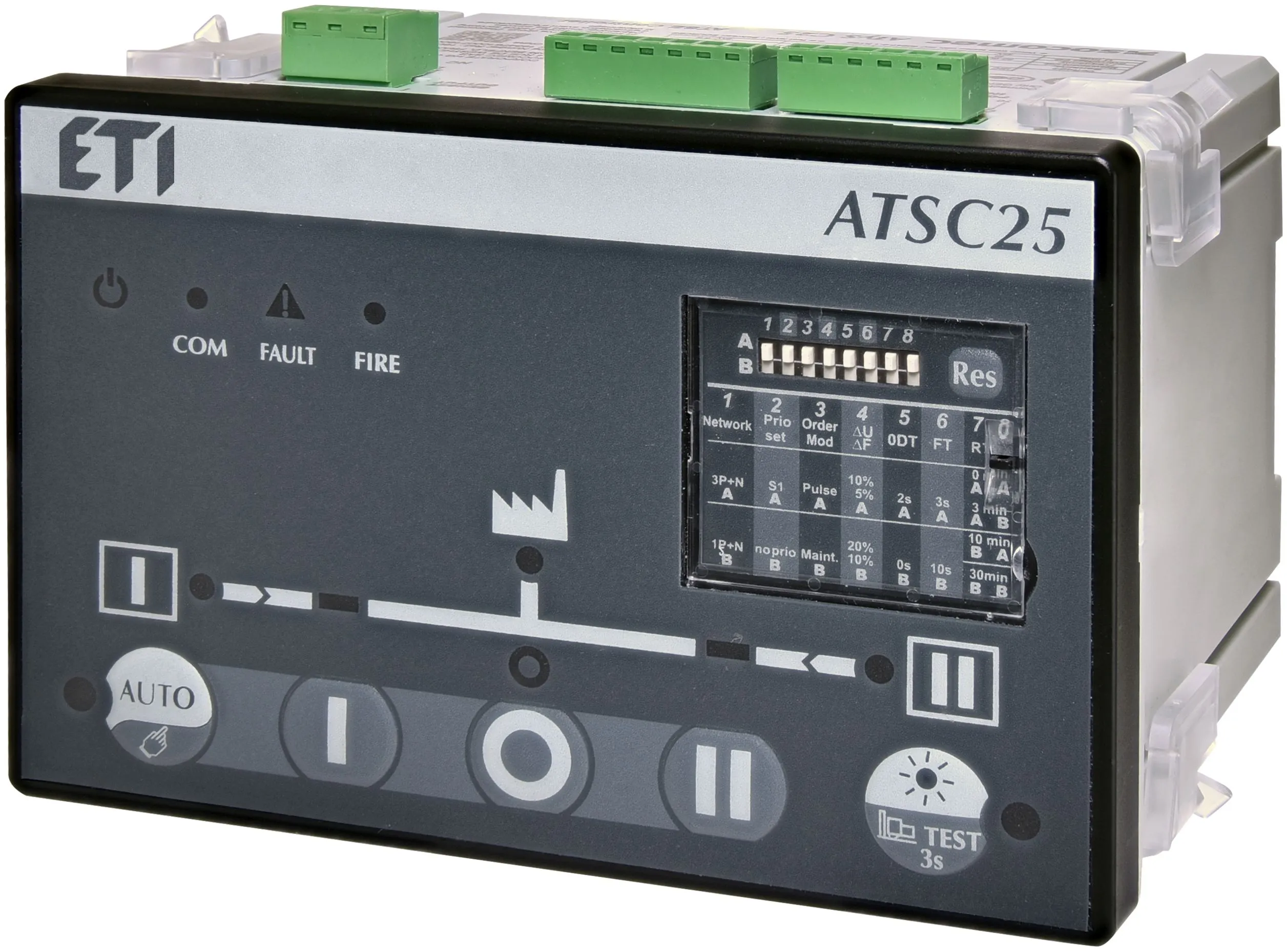

Устройства АВР ETI

Устройства автоматического ввода резерва (АВР) E.NEXT — защита от обесточивания

Устройство автоматического ввода резерва (АВР) — это аппарат, который без участия человека обнаруживает исчезновение или аварийное снижение напряжения на основном вводе и автоматически переключает нагрузку на резервный источник питания. После восстановления основного питания АВР автоматически возвращает нагрузку на основной ввод и отключает резерв.

В отличие от ручного переключателя нагрузки, устройство АВР не требует присутствия оператора — оно работает круглосуточно и реагирует за секунды. Это критически важно для объектов, где даже кратковременный перерыв в питании приводит к серьёзным последствиям: серверные комнаты, медицинское оборудование, автоматизированные производственные линии, системы безопасности.

Серии устройств АВР E.NEXT

e.control — реле АВР для модульных щитков

Серия e.control — компактные реле АВР для DIN-рейки 35 мм. Реле контролирует напряжение на основном вводе и подаёт управляющий сигнал на внешний контакторный коммутатор.

• IP20, DIN-рейка, управление внешними контакторами

e.stand.ats — модульный АВР серии STAND

Серия e.stand.ats — готовые модульные АВР в компактном исполнении для DIN-рейки. Вся силовая часть и логика управления интегрированы в одном корпусе.

• Полюсность: 2P, 4P
• Номинальный ток: 63 А
• IP30, DIN-рейка

e.pro.ats — АВР PRO в собственном корпусе

Серия e.pro.ats — АВР навесного исполнения в собственном защитном корпусе для монтажа на панель. Диапазон токов 63–1000 А охватывает большинство коммерческих и промышленных задач.

• 4P, 63–1000 А, навесной монтаж, IP30

e.industrial.ats — промышленный АВР

Серия e.industrial.ats — промышленные АВР в исполнении 3P и 4P для самых требовательных применений. Токи 80–1000 А, повышенный механический и коммутационный ресурс.

• 3P и 4P, 80–1000 А, навесной монтаж, IP30

Сравнительная таблица серий АВР E.NEXT

Алгоритм работы АВР

1. Контроль основного ввода. АВР постоянно измеряет напряжение. Норма — ±15–20% от номинала.
2. Обнаружение аварии. При исчезновении или недопустимом снижении напряжения фиксируется авария. Выдержка времени исключает ложные срабатывания.
3. Переключение на резерв. Отключается основной ввод, включается резервный. Нагрузка питается от резерва.
4. Контроль восстановления. АВР следит за основным вводом. При восстановлении — выдержка времени для подтверждения стабильности.
5. Возврат на основной ввод. Нагрузка переключается обратно, резерв отключается.

Как выбрать устройство АВР

• Мощность объекта и номинальный ток. Для квартиры — e.stand.ats 63 А. Для торгового центра или производства — e.pro.ats или e.industrial.ats соответствующего номинала.
• Количество фаз. Однофазная сеть — 2P. Трёхфазная с нейтралью — 4P. Трёхфазная без нейтрали — 3P.
• Тип резервного источника. Дизельный генератор требует выдержки на запуск (15–60 с). ИБП включается мгновенно.
• Условия монтажа. Для модульного щитка — e.stand.ats. Для отдельного шкафа — e.pro.ats или e.industrial.ats.

Преимущества АВР E.NEXT

• Полностью автоматическая работа без оператора
• Широкий диапазон токов от 63 А до 1000 А
• Серебросодержащие контакты с повышенным ресурсом
• Степень защиты IP30
• Соответствие стандартам IEC и наличие CE-маркировки

Часто задаваемые вопросы

Совместим ли АВР с любым генератором?

АВР e.pro.ats и e.industrial.ats имеют вход для сигнала готовности генератора. Большинство современных дизельных генераторов совместимы. Проверьте параметры сигнала готовности вашего генератора перед выбором модели.

Что происходит при отключении обоих вводов?

АВР переключается на резерв при отключении основного ввода. Если резервный ввод также отсутствует — нагрузка остаётся без питания. АВР защищает от единичных отказов, но не заменяет аккумуляторный ИБП.

Как долго АВР может находиться в режиме резерва?

Временного ограничения нет. АВР остаётся в режиме резерва до восстановления основного ввода. Ограничение диктует только запас топлива генератора или ёмкость аккумуляторов ИБП.

Нужно ли техническое обслуживание АВР?

Рекомендуется ежегодная проверка в тестовом режиме: искусственное отключение основного ввода и контроль автоматического переключения. Также проверка затяжки клемм и отсутствия следов нагрева контактов.

АВР для частных домов и коттеджей

Для частного дома или коттеджа с подключением генератора оптимален e.stand.ats (мощность до 14 кВт) или e.pro.ats (свыше 14 кВт). Эти серии обеспечивают полностью автоматическую работу: при отключении сети АВР сам запустит генератор и переключит нагрузку. Время восстановления питания: 10–30 секунд с учётом запуска генератора.

АВР для промышленных предприятий

На промышленных объектах резервирование решает две задачи:

• Непрерывность производственного процесса. Даже кратковременное отключение может остановить технологическую линию и привести к браку.
• Защита оборудования. Резкое восстановление питания после паузы может повредить частотные преобразователи, ПЛК и серводвигатели.

Серия e.industrial.ats решает обе задачи: повышенный ресурс контактов и регулируемое время выдержки перед переключением.

АВР для центров обработки данных

Типовая архитектура резервирования для серверной комнаты:

1. Основной ввод от городской сети
2. Резервный ввод от другого трансформатора или дизельного генератора
3. e.industrial.ats как силовая часть АВР
4. ИБП (UPS) на каждой стойке для покрытия времени переключения

Монтаж и ввод в эксплуатацию АВР

1. Установите АВР в отведённом месте распределительного шкафа.
2. Подключите основной ввод к клеммам «СЕТЬ».
3. Подключите резервный ввод к клеммам «ГЕНЕРАТОР» или «РЕЗЕРВ».
4. Подключите нагрузку к выходным клеммам.
5. Подключите цепь управления пуском генератора к вспомогательным клеммам АВР.
6. Проверьте правильность подключения и выполните пробное переключение в тестовом режиме.

Типичные ошибки при монтаже АВР

• Неправильная полярность подключения вводов. Всегда проверяйте маркировку клемм.
• Отсутствие защиты на вводах. Перед каждым вводом устанавливайте автоматический выключатель.
• Слишком малая выдержка времени на запуск генератора. Настройте выдержку 15–30 секунд.
• Общая нейтраль сети и генератора. При 4P АВР нейтрали двух вводов никогда не должны быть соединены вне АВР.

Доставка и техническая поддержка

Устройства АВР серий e.control, e.stand.ats, e.pro.ats и e.industrial.ats доступны к отгрузке со склада. Наши специалисты предоставят консультацию по выбору оптимальной модели, подбору сопутствующего оборудования и проектированию схемы резервирования.

Подбор АВР по мощности объекта

Правильный выбор серии АВР определяется суммарной мощностью нагрузки и частотой переключений. Ориентировочное соответствие:

Интеграция АВР с системой умного дома

Серия e.pro.ats и e.industrial.ats имеет выходы для внешней сигнализации (сухой контакт): сигнал «работа от генератора», «авария» и «сеть восстановлена». Эти выходы можно подключить к контроллеру системы умного дома (Home Assistant, KNX, Modbus) для:

• Автоматического отключения энергозатратных нагрузок при переходе на генератор (снижение нагрузки на генератор).
• Уведомлений на смартфон о смене источника питания.
• Ведения журнала событий отключений с отметкой времени.
• Автоматического запуска/остановки генератора через GSM-реле или специализированный контроллер генератора.

Обслуживание АВР в процессе эксплуатации

Устройства АВР E.NEXT не требуют планового обслуживания в первые годы эксплуатации. Рекомендации по периодической проверке:

• Раз в год — тестовое переключение (перевести в режим «ТЕСТ» если предусмотрено) или имитация пропадания сети.
• Проверка момента затяжки силовых клемм — ослабление контактов приводит к перегреву и дуговым повреждениям.
• Проверка настроек порогов напряжения — после ремонтных работ на сети параметры могут измениться.

Заказать АВР E.NEXT с доставкой по Украине

Все серии устройств автоматического резервирования E.NEXT: e.control, e.stand.ats, e.pro.ats и e.industrial.ats — в наличии на складе. Оформление заказа онлайн или по телефону. Доставка Новой Почтой или курьером по всей Украине. Гарантия 24 месяца. Техническая консультация по подбору и подключению — бесплатно.
