Переключатели нагрузки LBS Industrial — силовая коммутация для промышленных объектов

Силовые переключатели нагрузки серии e.industrial.lbs от E.NEXT предназначены для ручного переключения между двумя источниками питания в полупромышленных и промышленных электроустановках. В отличие от компактных модульных аналогов, эти аппараты рассчитаны на токи от 100 до 630 А и выполнены в крупногабаритном корпусе для монтажа на двери или панели распределительного шкафа.

Трёхпозиционный принцип работы (1-0-2) остаётся неизменным: полное размыкание первого ввода перед замыканием второго исключает параллельный режим и защищает оборудование от аварийных токов. Рукоятка прямого или выносного привода устанавливается через вырез в двери шкафа и позволяет переключать без открывания дверей — важное условие безопасности на промышленных предприятиях.

Конструктивные особенности LBS Industrial

• Крупногабаритный корпус из армированного самозатухающего полимера.
• Массивные серебросодержащие контакты рассчитаны на коммутацию токов до 630 А без деградации.
• Монтаж через панель (door-mounting): аппарат крепится к задней панели или к двери шкафа, рукоятка выходит наружу через вырез.
• Система выносных рукояток (аксессуары i089013, i089014) позволяет разместить органы управления на фасаде шкафа на удобной высоте.
• Блокировка навесным замком в каждом из трёх положений — обязательное требование LOTO-процедур.

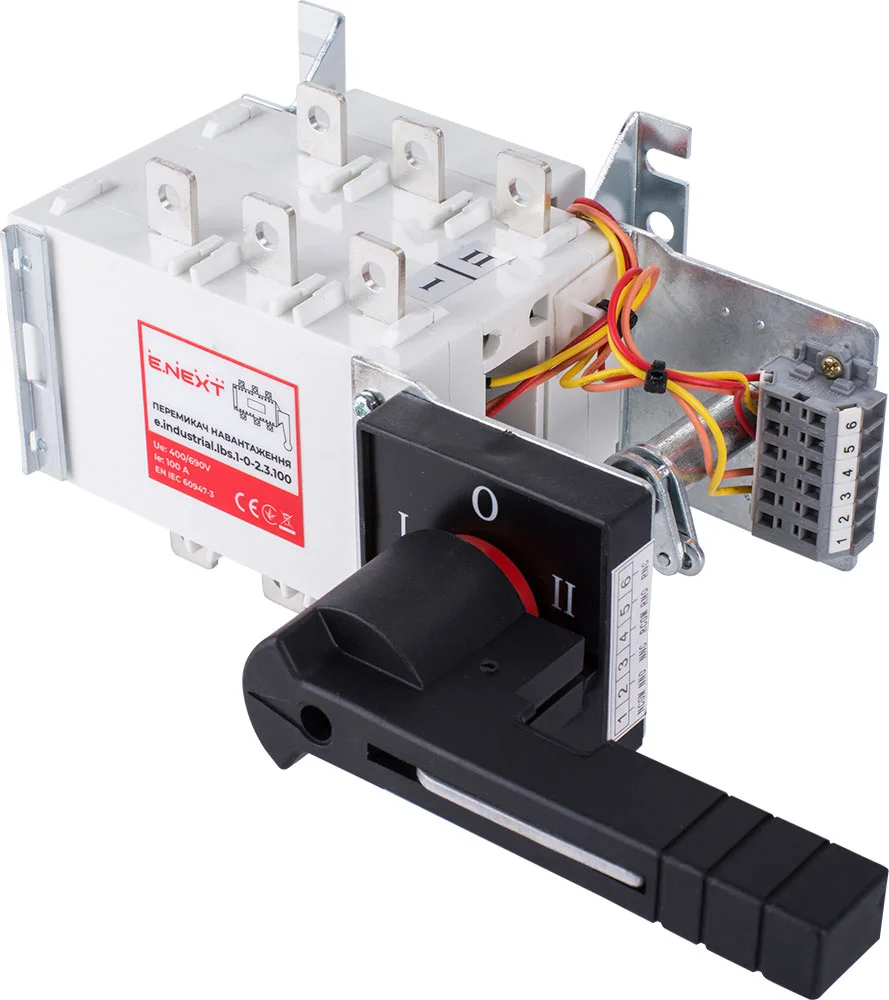

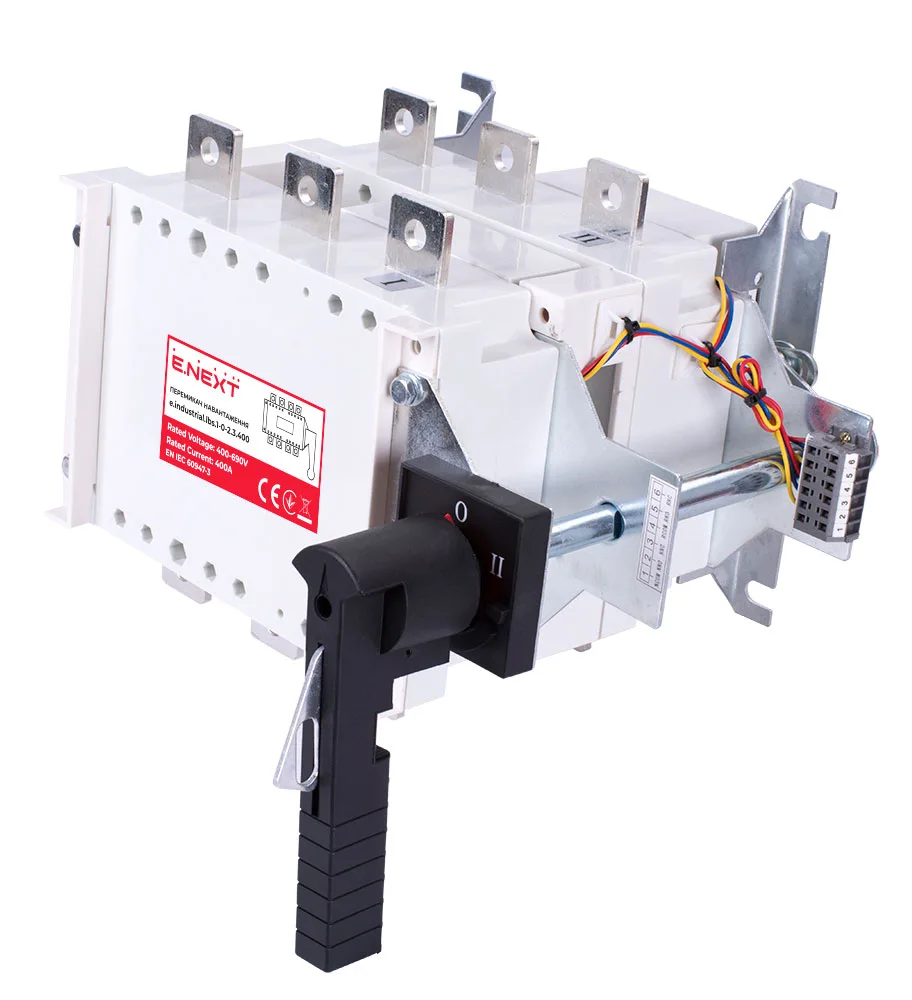

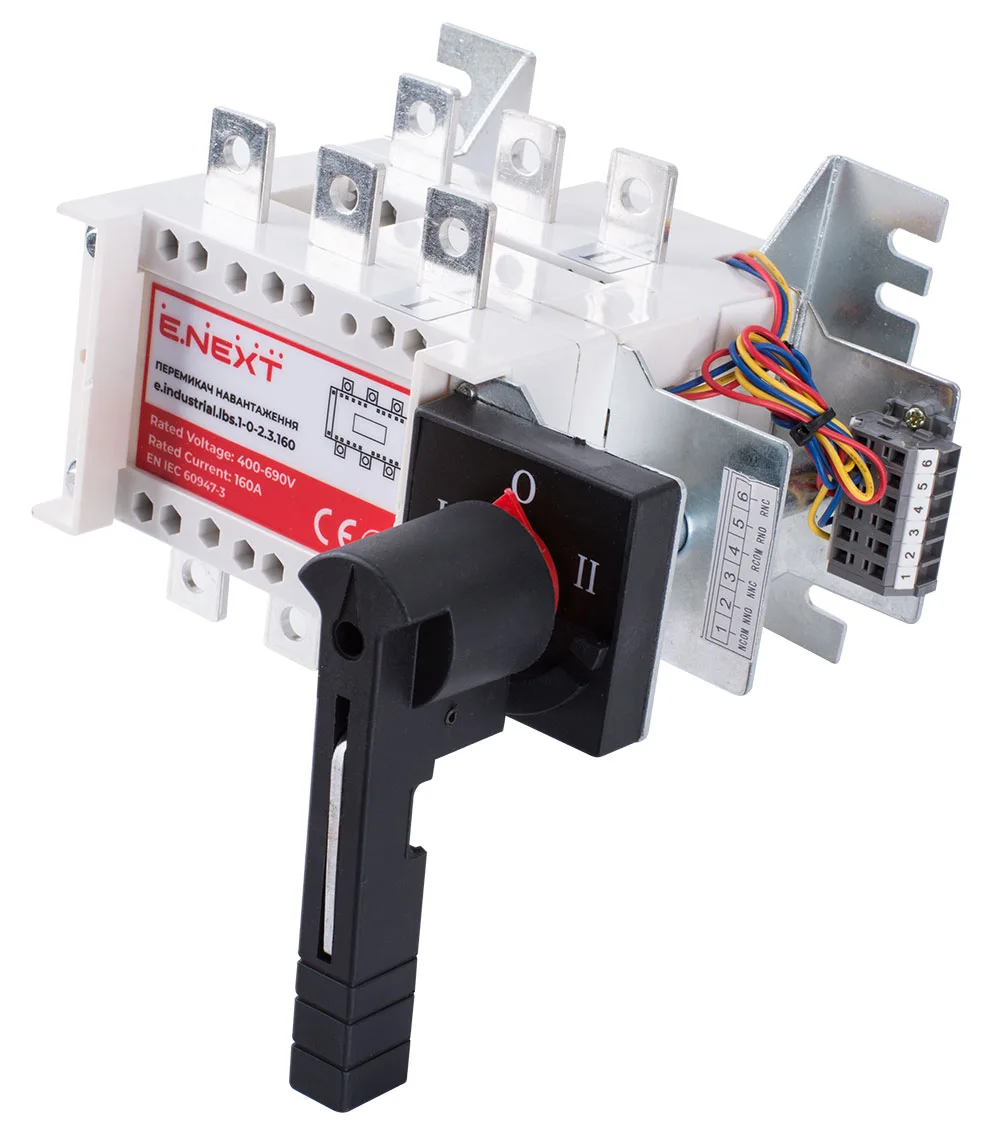

Типоразмеры и токи: от 100 до 630 А

Аксессуары: комплекты выносной рукоятки

• i089013 — для аппаратов 100–250 А

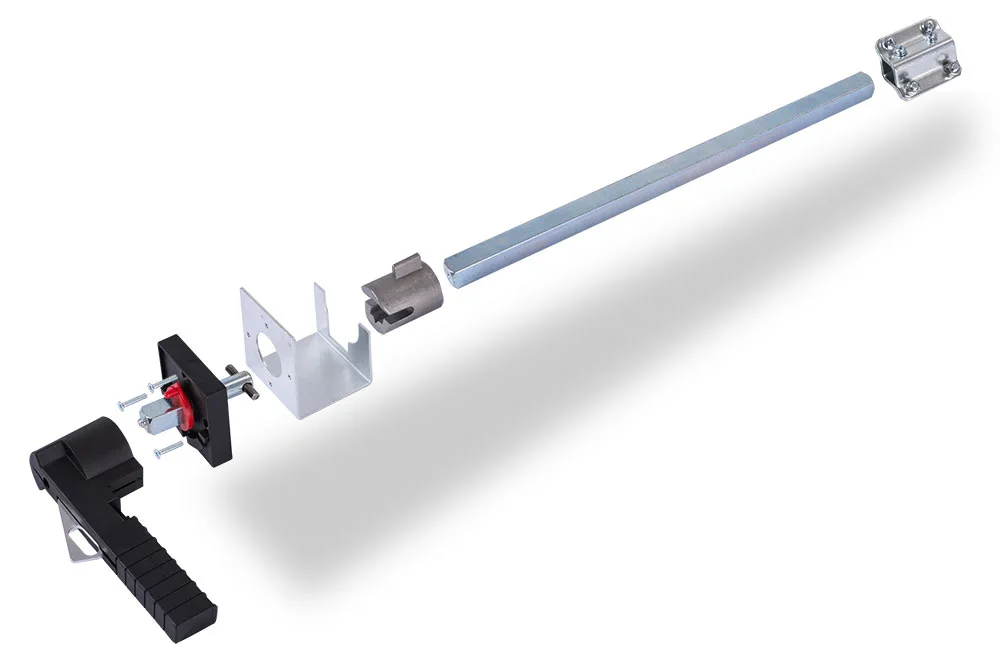

• i089014 — для аппаратов 400–630 А

Выносная рукоятка позволяет разместить органы управления на фасаде шкафа на эргономичной высоте (1,0–1,6 м от пола) независимо от монтажного положения аппарата.

Где применяют LBS Industrial

• Промышленные предприятия. Ручное переключение между двумя трансформаторными подстанциями или между подстанцией и резервным генератором.
• Торговые центры и административные здания. Ручной АВР на вводном уровне.
• Насосные и компрессорные станции. Критически важные объекты водоснабжения и канализации.
• Сельскохозяйственные комплексы. Элеваторы, животноводческие комплексы с мощными трёхфазными нагрузками.
• Больницы и критическая инфраструктура. Резервирование в сочетании с дизельными генераторными установками.

Отличия от модульных IS3 PRO

Монтаж и подключение LBS Industrial

1. Определите место монтажа в шкафу с учётом доступа к клеммам.
2. Вырежьте отверстие в двери или панели по шаблону из инструкции.
3. Закрепите аппарат монтажными кронштейнами и установите рукоятку.
4. Подключите ввод 1 к клеммам L1, ввод 2 — к клеммам L2, нагрузку — к клеммам T.
5. Проверьте затяжку клемм по моменту из паспорта.

Безопасность и LOTO

LBS Industrial используется как часть LOTO-процедуры (Lock Out Tag Out). Возможность установки навесного замка в каждом из трёх положений гарантирует, что аппарат не может быть переключён несанкционированно во время технического обслуживания. Соответствует требованиям IEC 60204-1.

Часто задаваемые вопросы

Можно ли использовать LBS Industrial вместо IS3 PRO?

Технически — да, но экономически нецелесообразно. LBS Industrial значительно дороже и крупнее. Для токов до 125 А оптимален IS3 PRO на DIN-рейке.

Почему LBS доступен только в 3P?

Трёхфазные промышленные сети, где применяется LBS Industrial, как правило, имеют отдельную шину нейтрали, которая не переключается. Переключается только трёхфазная часть.

Какова допустимая частота переключений?

LBS Industrial рассчитан на тысячи механических циклов. Для объектов с очень частыми переключениями рекомендуется автоматический АВР серии e.industrial.ats.

Расчёт необходимого номинала LBS для вашего объекта

1. Определите суммарную мощность нагрузки P (кВт).
2. Определите коэффициент спроса Кп = 0,6–0,8 для производственных объектов.
3. Рассчитайте расчётный ток: I = P × Кп / (√3 × U × cosφ), где U = 0,4 кВ, cosφ = 0,8–0,9.
4. Добавьте запас 20% и выберите ближайший стандартный номинал: 100, 160, 250, 400 или 630 А.

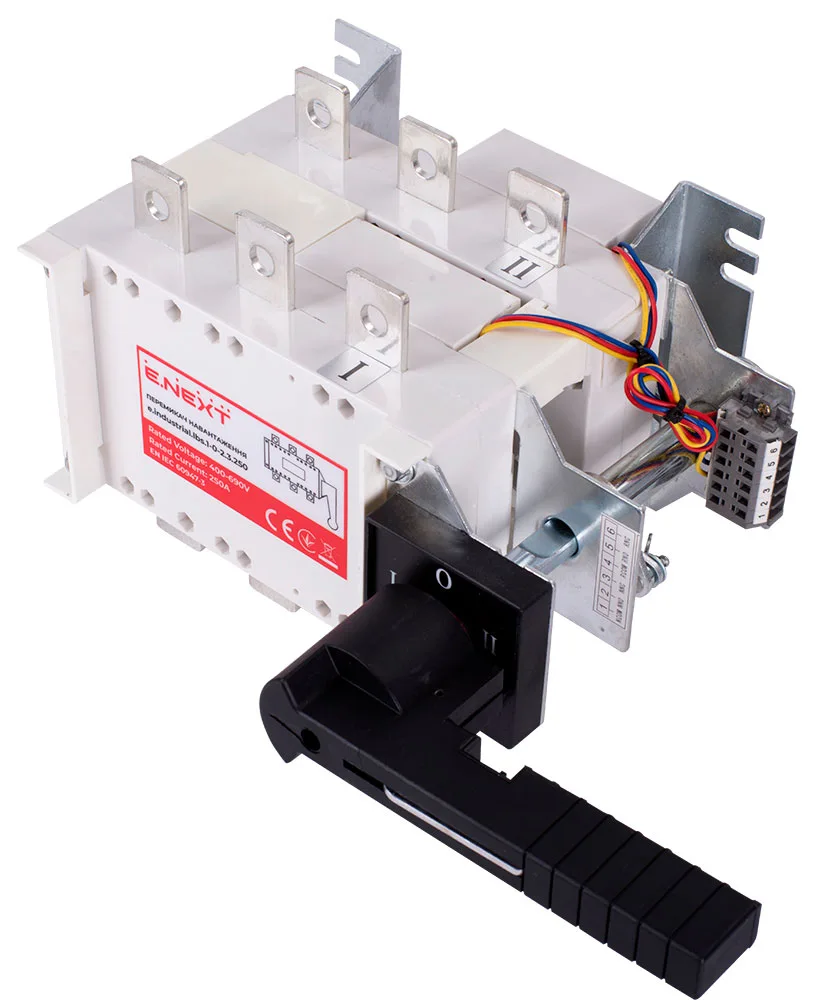

Пример: цех с нагрузкой 120 кВт, Кп = 0,7, cosφ = 0,85. Расчётный ток: 142 А. С запасом 20% — 170 А. Выбираем LBS 250 А (i089008) с комплектом рукоятки i089013.

Размещение LBS Industrial в распределительном шкафу

• Устанавливайте в зоне хорошей вентиляции или предусмотрите принудительное охлаждение шкафа.
• Соблюдайте минимальные расстояния от корпуса аппарата до стенок шкафа согласно паспорту.
• Выносная рукоятка должна располагаться на высоте 0,8–1,7 м от уровня пола.
• Предусмотрите место для подхода кабелей большого сечения (до 185–300 мм² для 630 А).

Требования к кабельной продукции

Нормативные документы

• ДСТУ IEC 60947-3 — стандарт на силовые выключатели и переключатели нагрузки.
• ПУЭ раздел 3 — защита, автоматика и телемеханика.
• ДСТУ IEC 60204-1 — безопасность машин, требования к электрическому оборудованию.
• НПАОП 40.1-1.21-98 — правила безопасной эксплуатации электроустановок.

Где купить LBS Industrial E.NEXT в Украине

Переключатели нагрузки LBS Industrial серии e.industrial.lbs доступны к отгрузке со склада. Для выбора нужного типоразмера, комплектов выносных рукояток и консультации по проектированию схемы резервирования обращайтесь к нашим специалистам.

Сравнение LBS Industrial по сериям и исполнениям

Монтаж LBS Industrial: пошаговая инструкция

Монтаж силового переключателя нагрузки требует соблюдения ряда правил:

1. Обесточьте шкаф. Убедитесь в отсутствии напряжения на всех вводах с помощью указателя напряжения.
2. Закрепите аппарат на монтажной панели шкафа через штатные монтажные отверстия. Используйте болты М6 или М8 с гайками и шайбами.
3. Подключите кабели питания. Зачистите изоляцию кабелей на необходимую длину, опрессуйте наконечники. Затяните болты клемм с моментом согласно паспорту аппарата.
4. Установите выносную рукоятку согласно прилагаемой инструкции. Убедитесь, что рукоятка фиксируется в положениях «1», «0», «2».
5. Выполните проверку. Переключите аппарат поочерёдно во все три положения без нагрузки, убедитесь в чёткой фиксации.
6. Подайте питание и проверьте работу под нагрузкой в штатном режиме.

Обслуживание и эксплуатация LBS Industrial

В процессе эксплуатации рекомендуется ежегодно осматривать силовые клеммы на предмет следов перегрева, проверять момент затяжки контактных болтов и убеждаться в чёткой работе механизма переключения. При обнаружении следов подгара на клеммах — зачистить их и перетянуть соединение. Если механизм переключения стал тугим или нечётким — обратиться в сервисную службу для замены аппарата.
