DC vs AC автоматы: в чём разница и почему это критически важно

С появлением солнечных электростанций, зарядных станций для электромобилей и домашних аккумуляторных систем вопрос выбора правильного автоматического выключателя стал очень практическим. Электрики-новички и даже опытные монтажники иногда путают DC и AC автоматы — и это не просто техническая ошибка, это прямая угроза пожара. В этой статье разберём всё по-простому: чем отличаются автоматы постоянного и переменного тока, как их распознать, где применять и что будет, если установить не тот тип.

Как устроен переменный (AC) и постоянный (DC) ток

Прежде чем говорить об автоматах — нужно понять разницу между самими видами тока.

Переменный ток (AC) — это то, что в каждой розетке вашего дома. Он 50 раз в секунду меняет направление: сначала течёт в одну сторону, потом в другую. Если нарисовать график — получится волна (синусоида). Дважды за каждый цикл ток проходит через нулевую точку.

Постоянный ток (DC) — течёт в одном направлении всегда. Именно так работают батарейки, аккумуляторы, солнечные панели, USB-зарядки. График выглядит как прямая линия — без волн и без нуля.

Казалось бы — какая разница для автомата? Оказывается, принципиальная.

Главное отличие — гашение электрической дуги

Когда автоматический выключатель срабатывает и размыкает контакты под нагрузкой, между ними возникает электрическая дуга — яркий разряд с температурой до 6000°C. Автомат должен погасить её быстро и безопасно. Вот тут и начинается разница.

В AC сети дуга гасится относительно легко. Каждые 10 миллисекунд ток сам проходит через ноль — и дуга естественно гаснет. Конструкция камеры в AC автомате рассчитана именно на это.

В DC сети ток через ноль никогда не проходит — он постоянный. Поэтому дуга не гаснет сама. Она поддерживается и может длиться секундами, расплавляя контакты, разрушая корпус и вызывая пожар.

Что делает DC автомат: в нём установлены специальные магниты и дугогасящие камеры, которые физически «вытягивают» и разрывают дугу даже без нулевого перехода тока. Конструкция сложнее, корпус больше, цена выше.

Сравнительная таблица: DC vs AC автоматы

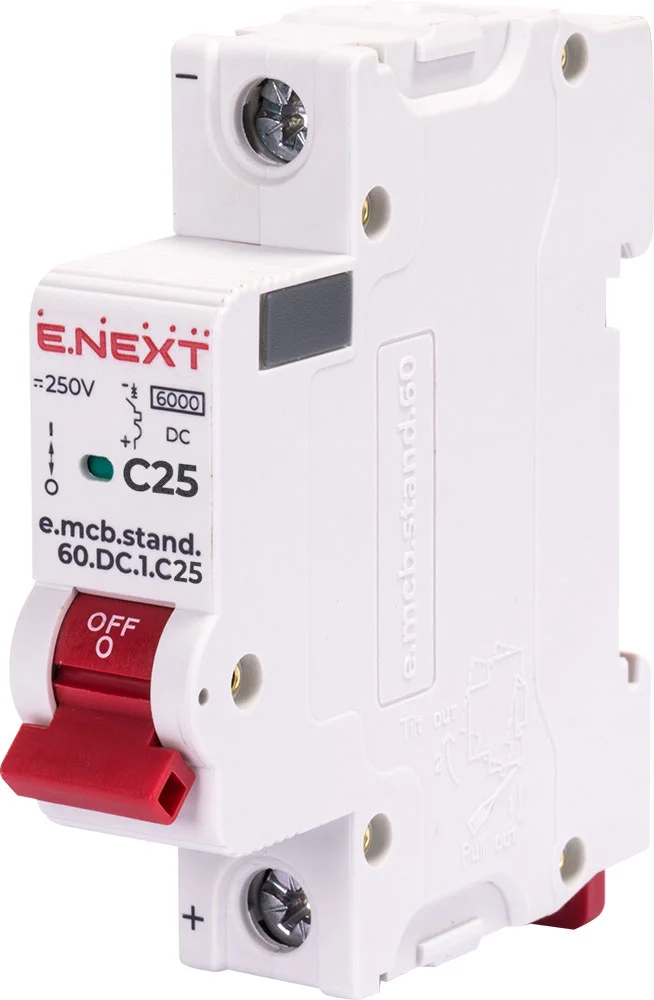

Маркировка — как распознать DC автомат с первого взгляда

Не хочется читать паспорт каждого автомата? Вот как отличить их визуально:

Символы на корпусе:

• ~ или AC — переменный ток
• ⎓ или DC или = — постоянный ток
• UDC — номинальное напряжение постоянного тока
• + и - — обозначение полярности (только на DC автоматах)

Примеры маркировки:

• AC автомат: С16 / 230~400В / 6кА
• DC автомат: С16 / 500В DC / 6кА

Важно: напряжение на DC автомате всегда написано с обозначением DC или с линейным символом. Если видите только ~ — перед вами AC автомат, даже если продавец говорит иное.

Где применяется каждый тип

AC автоматы — для:

• Квартирных и домовых щитков
• Офисов и торговых помещений
• Промышленного оборудования от сети 220В/380В
• Систем освещения, розеток, климатической техники

DC автоматы — для:

• Солнечных электростанций (между панелями и инвертором)
• Аккумуляторных систем (между АКБ и инвертором)
• ИБП / UPS — защита шин постоянного тока
• Зарядных станций для электромобилей
• Телекоммуникационного оборудования (серверные DC-шины 48В)
• Электротранспорта — тяговые цепи

Что будет, если установить AC автомат в DC сеть?

Короткий ответ: пожар.

Когда AC автомат размыкается в DC сети, между контактами возникает дуга. В AC сети она бы погасла за 10 мс сама. В DC — она поддерживается постоянным током и не гаснет. Температура дуги достигает 6000°C. Дугогасящая камера AC автомата не рассчитана на такую нагрузку — она просто не может физически разорвать дугу постоянного тока.

Что происходит дальше:

1. Контакты внутри автомата начинают плавиться
2. Корпус деформируется, может загореться
3. Дуга прожигает пластик и переходит на соседние элементы щитка
4. Возникает пожар в электрощитке

Почему некоторые «мастера» всё равно так делают? Потому что внешне AC и DC автоматы выглядят одинаково. И первые несколько недель или месяцев всё может «работать» — пока автомат не сработает в аварийной ситуации. Именно тогда выясняется, что он не может погасить дугу.

Правило: один тип сети — один тип автомата. Никаких «временных решений».

Пошаговый гайд: как выбрать DC автомат

Шаг 1 — Определите напряжение вашей DC системы

Наиболее распространённые варианты: 12В / 24В / 48В — автономные аккумуляторные системы, ИБП; 250–600В — солнечные панели; 750–1000В — промышленные СЭС. Автомат должен иметь номинальное напряжение не ниже напряжения вашей системы.

Шаг 2 — Рассчитайте рабочий ток

Для солнечных панелей: сложите токи всех параллельных рядов (стрингов). Автомат берите с коэффициентом 1,25 от максимального тока. Пример: 3 ряда по 10А = 30А → автомат минимум 35–40А.

Шаг 3 — Выберите количество полюсов

• 1P — для систем с гарантированным заземлением одного полюса
• 2P — рекомендуется для большинства систем, особенно СЭС

Шаг 4 — Характеристика срабатывания

• B — чувствительный, для кабелей без длительных пиковых нагрузок
• C — наиболее распространённый, для большинства DC систем
• D — для оборудования с большими пусковыми токами

Шаг 5 — Проверьте сертификацию

Ищите обозначение IEC 60898-2 или IEC 60947-2. Продукт без маркировки DC и без соответствующего стандарта — риск.

Популярные бренды DC автоматов в Украине

• ABB — топ-качество, долговечность, широкий ассортимент для СЭС. Цена: выше средней.
• Schneider Electric — надёжные, с хорошей поддержкой, много моделей для фотовольтаики. Цена: средняя–высокая.
• ETI (Словения) — отличное соотношение цена/качество, популярны среди монтажников. Цена: средняя.
• Hager — качественная немецкая продукция, хорошие характеристики для солнечных систем.
• Zubr — доступная цена, подходит для бюджетных проектов. Проверяйте маркировку DC на конкретной модели.

Типичные ошибки при выборе и монтаже

• Ошибка 1: Установить AC автомат «потому что внешне одинаковый» — последствие: дуга не гасится при срабатывании → пожар.
• Ошибка 2: Выбрать DC автомат с напряжением ниже системного — например, автомат на 250В DC в системе 500В. При срабатывании — пробой изоляции.
• Ошибка 3: Игнорировать полярность — DC автоматы имеют конкретные клеммы + и -. Подключение наоборот ухудшает гашение дуги.
• Ошибка 4: Один однополюсный автомат на двухпроводную DC сеть — нужно либо 2P автомат, либо два 1P включённых последовательно.
• Ошибка 5: Не проверить ток короткого замыкания (Iкз) — автомат должен иметь достаточную отключающую способность (кА).

Часто задаваемые вопросы

Заключение

AC и DC автоматы выглядят похоже, но внутри — принципиально разные устройства для разных задач. Главное правило простое: постоянный ток требует автомата с маркировкой DC. Никаких замен, никаких «временных решений». Цена ошибки — не испорченное оборудование, а пожар.

Если монтируете солнечную станцию, систему резервного питания или зарядную станцию — обратитесь к специалистам или выберите проверенные DC автоматы от надёжных производителей в нашем каталоге.
