Правильно собрать электрощит для квартиры — одна из ключевых задач при ремонте или замене старой проводки. От качества монтажа щитка зависит безопасность всей семьи: защита от короткого замыкания, перегрузки и поражения электрическим током. В этой статье — подробная пошаговая инструкция: от выбора компонентов и расчёта групп до финального тестирования готового щитка.
Что такое распределительный щит и зачем он нужен
Электрощит (распределительный щиток) — это корпус с защитным оборудованием, через который электричество квартиры разделяется на отдельные группы. Внутри размещены автоматические выключатели, УЗО, шины нуля и заземления. Это «сердце» домашней электросети.
Основные функции щитка:
- защита кабелей от перегрузки и короткого замыкания (автоматические выключатели);
- защита людей от поражения током при утечке (УЗО / дифавтоматы);
- возможность отключить отдельную линию, не обесточивая всю квартиру;
- удобное проведение ремонтных работ — просто отключаете нужную группу.
Состав электрощита: основные компоненты
Прежде чем покупать оборудование, разберёмся, что входит в стандартный квартирный щиток.
| Компонент | Назначение | Типовой номинал для квартиры |
|---|---|---|
| Вводной автоматический выключатель | Общая защита квартиры, отключение всего при ремонте | 32–63 А (зависит от выделенной мощности) |
| Реле напряжения | Защита техники от скачков напряжения | 63 А, устанавливается на вводе |
| УЗО (устройство защитного отключения) | Отключает линию при утечке тока — защита от поражения | 40 А / 30 мА (общее); 25 А / 10 мА (ванная) |
| Дифавтомат | Совмещает автомат + УЗО в одном корпусе (2 модуля) | 16–25 А / 30 мА |
| Групповые автоматические выключатели | Защита отдельных линий: освещение, розетки, техника | 10–25 А (зависит от линии) |
| Нулевая шина (N) | Соединяет нулевые проводники всех линий | На количество групп + 2–3 запасных гнезда |
| Шина заземления (PE) | Соединяет проводники заземления | На количество групп |
| DIN-рейка (35 мм) | Стандартная шина для крепления модульного оборудования | EN 50022, 35 мм |
| Гребенчатая шина (шинка) | Соединяет автоматы по фазе без перемычек из провода | На 12 или 24 модуля |
Сколько групп нужно: расчёт для типовой квартиры
Каждая мощная линия или «рискованная» зона (ванная, кухня) должна иметь отдельный автомат. Типовое разделение групп для квартиры 2–3 комнаты:
- Освещение — автомат 10 А, кабель 1,5 мм²;
- Розетки жилых комнат — автомат 16 А, кабель 2,5 мм²;
- Кухня: розетки — автомат 16–20 А, кабель 2,5 мм²;
- Холодильник — отдельный автомат 10–16 А (желательно дифавтомат);
- Электрическая плита / варочная поверхность — автомат 32–40 А, кабель 6 мм²;
- Духовой шкаф — автомат 16–25 А, кабель 2,5–4 мм²;
- Стиральная машина — автомат 16 А + УЗО 10 мА, кабель 2,5 мм²;
- Посудомоечная машина — автомат 16 А, кабель 2,5 мм²;
- Бойлер / водонагреватель — автомат 16–25 А + УЗО, кабель 2,5 мм²;
- Ванная комната — дифавтомат 16 А / 10 мА;
- Кондиционер — отдельный автомат 16 А, кабель 2,5 мм².
Выбор номинала автомата по сечению кабеля
| Сечение кабеля | Допустимый ток | Автомат | Типичное назначение |
|---|---|---|---|
| 1,5 мм² | до 15 А | 10 А | Освещение |
| 2,5 мм² | до 21 А | 16 А | Розетки, бытовая техника |
| 4 мм² | до 27 А | 25 А | Мощная техника, кондиционер |
| 6 мм² | до 34 А | 32 А | Электрическая плита |
| 10 мм² | до 50 А | 40 А | Вводная линия от счётчика |
Выбор корпуса электрощита
- Встраиваемый (UP) — монтируется в нишу в стене. Эстетично, но требует штробления.

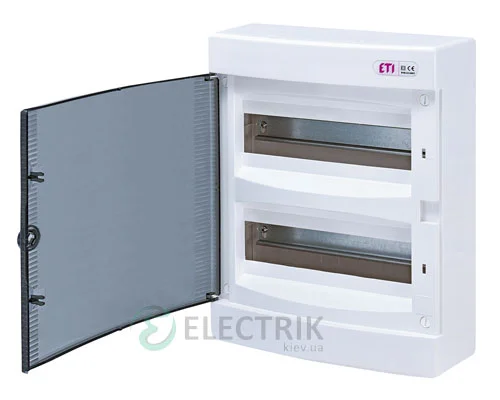

- Накладной (AP) — крепится прямо на стену. Проще в монтаже.
Один «модуль» = ширина стандартного однополюсного автомата (17,5 мм). Посчитайте все устройства и добавьте 20–30% запаса.
Пошаговая инструкция: как собрать электрощит для квартиры
Перед началом работы: убедитесь, что входной кабель обесточен. Все работы — только на обесточенной сети. Проверяйте отсутствие напряжения индикаторной отвёрткой или мультиметром.
Шаг 1. Установка корпуса щитка
Выберите место — коридор или прихожая, высота 1,4–1,7 м от чистого пола. Для встраиваемого щитка подготовьте нишу нужного размера. Для накладного — разметьте места крепления, просверлите, вставьте дюбели. Проверьте горизонтальность уровнем.
Шаг 2. Монтаж DIN-реек и шин
DIN-рейки крепятся к монтажной панели корпуса. Шина PE крепится к металлическому корпусу (без изолятора). Шина N монтируется через изолятор. При нескольких УЗО — предусмотрите отдельные N-шины для каждого.
Шаг 3. Размещение автоматов и УЗО
Расположите устройства согласно схеме: вводной автомат → реле напряжения → общее УЗО → групповые автоматы → УЗО для ванной/стиральной машины. Устройства защёлкиваются на DIN-рейке без гвинтів.
Шаг 4. Ввод кабелей в корпус
Кабели заводятся через кабельные вводы в корпусе. Сразу подпишите каждый кабель. Оставляйте запас внутри щитка — минимум 15–20 см.
Шаг 5. Зачистка и подготовка жил
Зачистите внешнюю оболочку кабеля на 8–10 см, изоляцию жил — на 10–12 мм. Жилы многожильного кабеля обязательно обжимайте наконечниками НШВИ.
Шаг 6. Подключение проводников
- Фазный провод (L) — коричневый/чёрный: в верхнюю клемму автомата.
- Нулевой провод (N) — синий: на шину N.
- Заземление (PE) — жёлто-зелёный: на шину PE.
Для соединения автоматов по фазе используйте гребенчатую шину — это аккуратнее и надёжнее перемычек из провода.
Шаг 7. Проверка и тестирование
До подачи напряжения: проверьте затяжку всех винтов клемм, убедитесь, что нигде нет оголённой изоляции, переведите все автоматы в положение «выключено». После подачи напряжения: включайте автоматы по одному, проверяйте напряжение в розетках, протестируйте каждое УЗО кнопкой «TEST».
Типичные ошибки при монтаже электрощита
- Фаза снизу, ноль сверху. Стандарт: фаза заходит в автомат сверху.
- Смешивание нулей разных УЗО. Нули защищённых групп подключаются к отдельной N-шине после УЗО, а не на общую шину.
- Отсутствие маркировки. Подписывайте все кабели и автоматы сразу.
- Незатянутые клеммы. Самая частая причина пожаров в щитках.
- Недостаточный запас кабеля. Оставляйте минимум 15 см внутри щитка.
- Щиток без запасных мест. Берите корпус с запасом 20–30%.
- Отсутствие реле напряжения. Защищает всю технику квартиры от скачков напряжения.
Часто задаваемые вопросы
Можно ли собрать электрощит своими руками?
Монтаж внутри щитка на обесточенной сети доступен человеку с базовыми электротехническими знаниями. Но подключение к этажному щитку — обязательно выполняет лицензированный электрик.
Сколько автоматов нужно для 2-комнатной квартиры?
В среднем 10–14 автоматов плюс 1–2 УЗО: 1 вводной + 1–2 УЗО + 8–11 групповых автоматов.
Что лучше — дифавтомат или УЗО + автомат отдельно?
Дифавтомат занимает меньше места. Отдельные УЗО + автомат удобнее в обслуживании — при неисправности заменяется только один элемент.
Нужно ли реле напряжения в щитке?
Рекомендуется, особенно в старых домах. Реле напряжения отключает квартиру при выходе напряжения за допустимые пределы, защищая всю технику.
Сколько времени занимает сборка щитка?
Опытный электрик собирает щиток за 3–5 часов. Начинающий — 1–2 дня с учётом изучения схемы и аккуратной работы.
Итог
Собрать электрощит для квартиры — задача, требующая тщательной подготовки: расчёта групп, подбора компонентов, соблюдения схемы и внимательного монтажа. Соблюдайте последовательность: корпус → DIN-рейки → шины → автоматы и УЗО → кабели → тестирование. Не забывайте о маркировке и запасе места для будущего расширения.
Если сомневаетесь в своих силах или речь идёт о подключении к этажному щитку — доверьтесь лицензированному электрику. Безопасность вашей семьи дороже экономии на услугах специалиста.
