Описание

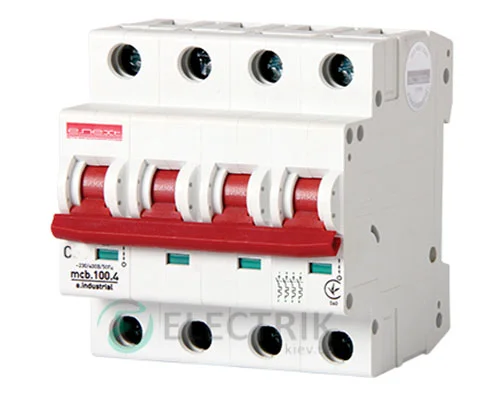

Модульный автоматический выключатель e.industrial.mcb.100.3N.C50, 3P+N 50 А характеристика C, полностью соответствует Техническим регламентам безопасности низковольтного электрического оборудования и электромагнитной совместимости оборудования в части ДСТУ IEC 60947-1:2008, ДСТУ IEC 60947-2:2008, ДСТУ IEC 60898-1:2005
Характеристика
Производитель |
E.Next |
Серия | industrial |
Страна производства |
Польша |
Тип исполнения | Модульный автомат |
Способ монтажа | на DIN |
Артикул товара | i0190017 |
Количество полюсов | 3+N |
Номинальный ток In, А | 50 |
Времятоковая характеристика | С |
Ном. предельная отключающая способность Icu, кА | 10 |
Номинальное рабочее напряжение Ue, В | 230/400В |
Рабочая частота, Гц | 50 |
Максимально сечение подключаемых проводов: | 25мм² |
Степень защиты IP | 20 |
Диапазон рабочих температур, °С | -25…+40 |
Усилие затяжки контактных зажимов, Нм | 3 |
Гарантия, мес | 12 |
Климатическое исполнение | УХЛ4 |
Механическая износостойкость | 10 тыс. циклов |
Регулировка теплового расцепителя | нет |
Применение автоматического выключателя e.industrial.mcb.100.3N.C50, 3P+N 50 А х-ка С
Оборудование используется для защиты низковольтных сетей, электрического оборудования и механизмов от перегрузов в сети, коротких замыканий и других отклонений. Модульный Автоматический выключатель e.industrial.mcb.100.3N.C50, 3P+N 50 А характеристика C дает возможность осуществлять нечастые ручные коммуникации, до 30 раз в день. Изделие полностью соответствует всем стандартам мирового и европейского качества. Модель данного типа завоевала широкую популярность в химической и легкой промышленности, при создании простых и сложных электрических цепей. Устройства указанного вида активно применяется в одно- и трехфазных электрических цепях.
Конструкция автомата
Корпус модульного автомата, включая все его неметаллические части изготовлены с abs-пластика. Конструктивно он мало чем отличается от своих братьев. Материал корпуса абсолютно не поддерживает процессы горения, задымления. Дугогасительная камера широкая, а наличие двойной искрогасительной решетки позволяет эффективно погашать дугу при отключении токов перегрузок и при коротких замыканиях. Контактная площадка покрыта вольфрамом и серебром. Это все приводит к снижению тепловых потерь, а также повышает электрический износ автоматического выключателя. На каждом изделии, будь то однополюсный либо четерыхполюсный нанесена схема подключения. Поэтому электрикам не нужно тратить время на ее поиски. Мало того, для установки не нужно иметь под рукой какой-то особенный инструмент. Внутри автомата находится тепловой и электромагнитный расцепитель, который отключает сеть при ненормальном поведении бытовых приборов либо цепи.
Основные плюсы
Главными плюсами выключателей такой серии можно считать:
- высокая электродинамическая стойкость контактных зажимов;
- легкий и весьма простой монтаж на din-рейку;
- эргономический дизайн рукоятки блокирует соскальзывание пальцев;
- все соединения внутри прибора имеют гибкие медные шинки;
- эффективно работает при коротких замыканий и перегрузах.
Защелка для дин-рейки обладает двумя фиксированными положениями, что дает возможность облегчить процесс установки и снятия устройства. На включение либо отключение контактной группы указывает индикатор положения. Он светит зеленым оттенком, легко распознается в темное время суток либо в условиях недостаточной освещенности. Можно заводить алюминиевые либо медные проводники сверху и снизу, подсоединить шину.
